输煤系统转运站落煤管虾米形改造

  输煤系统转运站落煤管虾米形改造

  1、概况

  由于配煤掺烧、输煤系统设计及设备常年使用等原因，火电厂输煤系统转运站落煤管经常会出现堵煤、棚煤，输送系统胶带跑偏，运行中撒煤等多种问题。

  2、技术原理

  本公司根据落煤管的结构及出现问题的部位进行深入研究，设计一套比较完善可行效果非常有效的虾米曲线落煤管改造方案。进行输煤系统转运站及碎煤机室防堵治理后煤泥掺烧50%（煤泥水分≤16%）不发生堵煤现象，在任何情况下输送机胶带不会发生因防堵改造原因跑偏。设备具备防磨性能，寿命至少5年。

  虾米曲线是一种线形优化后的新型曲线，其截面收缩率变化为一条呈下降趋势的曲折线。虾米曲线技术是利用流体颗粒离散与最速下降曲线原理，根据对复杂原煤颗粒的流态、弹性、塑性、黏性、形变等级、滑动、膨胀及流动性变化的研究，根据水分、粘度、压力对原煤颗粒流动性影响的分析，通过煤流动态安息角与煤仓外形结构对应关系的验证，并结合皮带相关参数，采用电脑模拟落煤管壁受力及流动动力分解变化，将煤流棚堵转变为可预见过程，解决了落煤管受力点压力分散、动力有效传递及振动力导向等问题。

  经过多家电厂不同煤种的使用验证：虾米曲线落煤管的虾米弯结构及截面收缩率变化符合煤流运动的规律，当原煤经过虾米弯时，原煤颗粒运动平衡状态被打破，压力方向改变，原煤颗粒移动，压力分散，阻力减少，动力增大，内壁边缘煤流速度增快，达到了防止堵煤棚煤目的；同时落煤管采用不锈钢材质，并且所有焊口都经过打磨，保证光滑，把原煤和仓壁之间的摩擦力减到最小；虾米曲线落煤管是针对原煤的颗料小、灰份多、水份大造成的棚煤、堵煤最好的解决方案。

  3、改造内容：

  ◎对落煤管、三通翻板进行虾米曲线防堵改造：根据落煤管出口截面流量参数及现场实际工艺情况，选择将落煤管、三通翻板内部直接安装虾米曲线异形组合衬板。

  ◎落煤管、三通翻板内部内衬虾米曲线异形组合衬板，改向导流煤流冲击面安装耐磨钢板。衬板采用焊接和螺丝固定组合方式，材质为不锈钢板热处理后进行抛光的耐磨光面材料，落煤筒外部煤流转向处安装气动助流装置，实现智能疏通，解决堵煤、棚煤问题。

  ◎在落煤管上端和下端皮带上部适当位置分别安装断煤信号采集装置，在发生断煤的情况下，三秒之内启动气动助流装置，实现自动疏通。

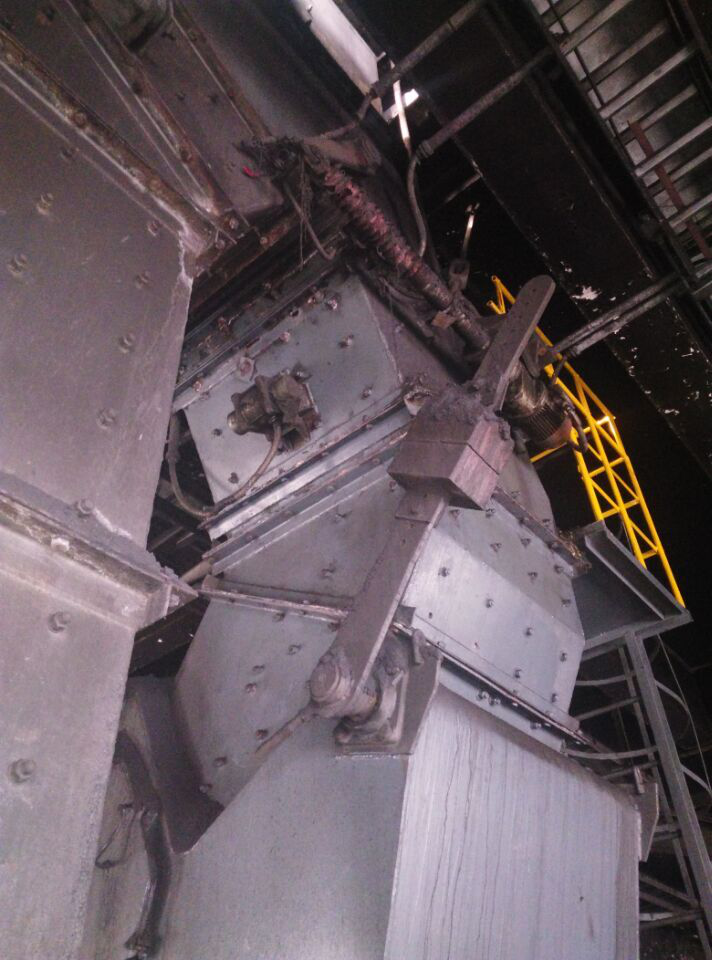

淮北国安电力有限公司（2×300MW）  改造前

淮北国安电力有限公司（2×300MW）  改造后
